Geyser Technology - Parametry technologie

Nejlepší dostupné techniky BREF

Jednotky splňují přísná kritéria, nezatěžují životní prostředí a mají nízké provozní náklady

Podle platného „Referenčního dokumentu o nejlepších dostupných technikách u stacionárních zdrojů nespadajících pod BREF“, zpracovaného v roce 2015 pro Ministerstvo životního prostředí České republiky, jehož součástí je následující tabelární přehled, lze konstatovat, že technologické jednotky Geyser splňují podmínky pro nejlepší dostupné techniky BREF.

Termický rozklad odpadních surovin tvoří spolu se zplyňováním a spalováním skupinu tzv. termických procesů, kterými lze vyrábět cenné kapalné chemické produkty. Ty jsou v současné době získávány převážně technologickým zpracováním neobnovitelných surovin, tj. fosilních paliv.

Primární specifické BAT

Č.	Technika	Použití techniky
1.	Umístění zařízení v technologické hale s odpovídající prostorovou a technologickou vzduchotechnikou. Podtlakové odvětrávání haly.	Všeobecně použitelné.
2.	Odsávanou vzdušinu vést přes systém čištění, které obsahuje i pachový filtr na bázi aktivního uhlí, který zajišťuje čištění vzdušiny od případných jiných kontaminací při případných emanacích během provozní situace jednotky.	Všeobecně použitelné.
3.	Zamezení fungitivního úniku emisí z provozní haly.	Všeobecně použitelné.
4.	Provozovat depolymerizační jednotku v návaznosti na další technologické části.	Všeobecně použitelné.
5.	Preferovat kontinuální provoz jednotky. Pokud bude technicky řešena jako diskontinuální, bude vybavena uzavřeným zařízením pro odsávání vzdušiny na vstupu i výstupech z jednotky. Ty zamezí únik emisí z jednotky do prostoru technologické haly.	Všeobecně použitelné.
6.	Technologické části zpracování výsledných produktů a jejich napojení na vlastní jednotku řešit jako uzavřený systém.	Všeobecně použitelné.
7.	Zaokruhovat vznikající plyny při provozu zařízení pro zpracování výsledných produktů a vracet je jako vstupy primární, případně vstupy do spalování řízeným způsobem.	Všeobecně použitelné.

Sekundární (koncové) BAT

Č.	Technika	Použití techniky
1.	Pevný product-reziduum po zpracování jímat do nepropustných nádob. Uvedené technologické místo (box, kontejner) samostatně odvětrávat a odsávanou vzdušinu čistit v primárním čištění od TZL a organických látek s důrazem na pachové látky. Sekundární čištění zajistit odvětráním provozní haly.	Všeobecně použitelné.
2.	Kapalné produkty z procesu depolymerizace umístit v uzavřených tancích, tanky provozovat rekuperačně a bezpečnostně je řešit jako dvouplášťové s kontrolními body nebo je umístit v izolačních vanách.	Všeobecně použitelné.

Vysvětlivky: BAT – Best Available Technologies – Nejlepší dostupné technologie

Technické parametry modulu Geyser

Max. spotřeba elektřiny pro depolymerizační zařízení, 5 – 7 t/24h	15,7 kW
Motor olejové stanice (dodání suroviny uvnitř reaktoru)	3 kW (220V)
Motory vodního systému chlazení	2,8 kW
Ventilátor odvodu kouře	1,1 kW (380V)
Ventilátor oddělovací jednotky (paroplynová směs)	1,1 kW (380V)
El. motor šneku	2,0 kW (220V)
Pumpy pro kapalnou frakc	2 x 1,1 kW (220V)
El. motory kompresorů a čerpadel pro zásobování hořáků	3,5 kW

Přídavná zařízení pro zpracování plastů	43,2 kW
Drtič plastů 1 000 – 2 000 kg/h	22 kW
Blok jemného čištění kapalné frakce, do 1000 m3/h	1,1 kW
Filtr Separátor pro kapalnou frakci, do 1 000 m3/h	5,1 kW
Blok čištění, sušení a stlačení plynu do 15 barů, do 1 000 m3/h	15 kW

0,1 – 0,4 kg/cm2

Jiné parametry
Maximální teplota stěny reaktoru	do 800 °C
Pracovní tlak (manometrický) v reaktoru v mezích
Počet kvalifikovaných pracovníků pro 1-2 jednotky	2 pracovníci na 1 směnu
Počet kvalifikovaných pracovníků pro 3-4 jednotky	3 pracovníci na 1 směnu
Tlak (manometrický) spuštění ochrany	0,6 kg/cm2

Počet pracovníků na obsluhu jednotky Geyser
1-2 jednotky	2 pracovníci na 1 směnu
3-4 jednotky	3 pracovníci na 1 směnu

Počet pracovníků na obsluhu přídavného zařízení
Blok jemného čištění kapalné frakce, separátorový filtr pro kapalnou frakci	1 pracovník na 1 směnu
Blok čištění, sušení a stlačení plynu	1 pracovník na 1 směnu
Obsluha drtičky odpadů	1 pracovník na 1 směnu

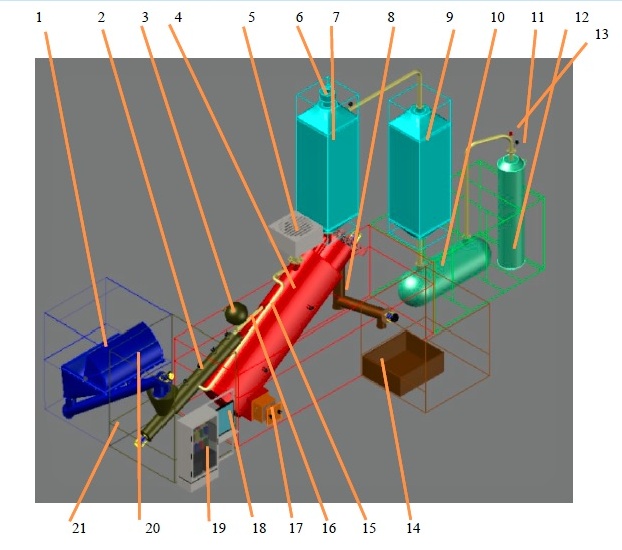

Schéma recyklace plastů na alternativní kapalné palivo nebo
surovinu pro chemickou výrobu, hořlavý plyn a uhelný pevný zbytek

Obrázek znázorňuje jednotku Geyser – zpracování plastů. Zařízení je určené pro nepřetržitý provoz pro tepelnou recyklaci organických odpadů (termoplastické polymery, pryž, komunální odpad, čistírenské kaly).

Základní konstrukční součásti zařízení Geyser:

Násypka pro plnění suroviny
Vstupní přepravní reaktor č.1 s předehřevem se šnekovým systémem podávání drcených surovin do reaktoru
Odběrné místo plynů pro průběžné analýzy
Hermeticky uzavřený reaktor č. 2 pro chemický rozklad suroviny se šnekovým systémem podávání drcených surovin do reaktoru
Vysokotlaký ventilátor pro vytažení kouřových plynů, odtah spalin komínem se bude řešit individuálně podle projektu
Ventilátor kolony mnohonásobného cirkulačního systému
Kolona mnohonásobného cirkulačního systému
Systém odstraňování pevného zbytku z reaktoru s průběžným ochlazováním
Chladicí systém – výstupní kondenzátor
Rozdělovací nádrž – zásobník finálních produktů, vyrovnávací kapacita
Tlakoměr
Prvotní pračka plynu
Pojistný tlakový ventil
Kontejner na tuhý zbytek
Plynový předehřev reaktoru č. 2 na 250 oC
Potrubí pro odvádění prvotního plynu z reaktoru č. 1
Systém externího (vnějšího) vytápění reaktoru č. 2 – hořák

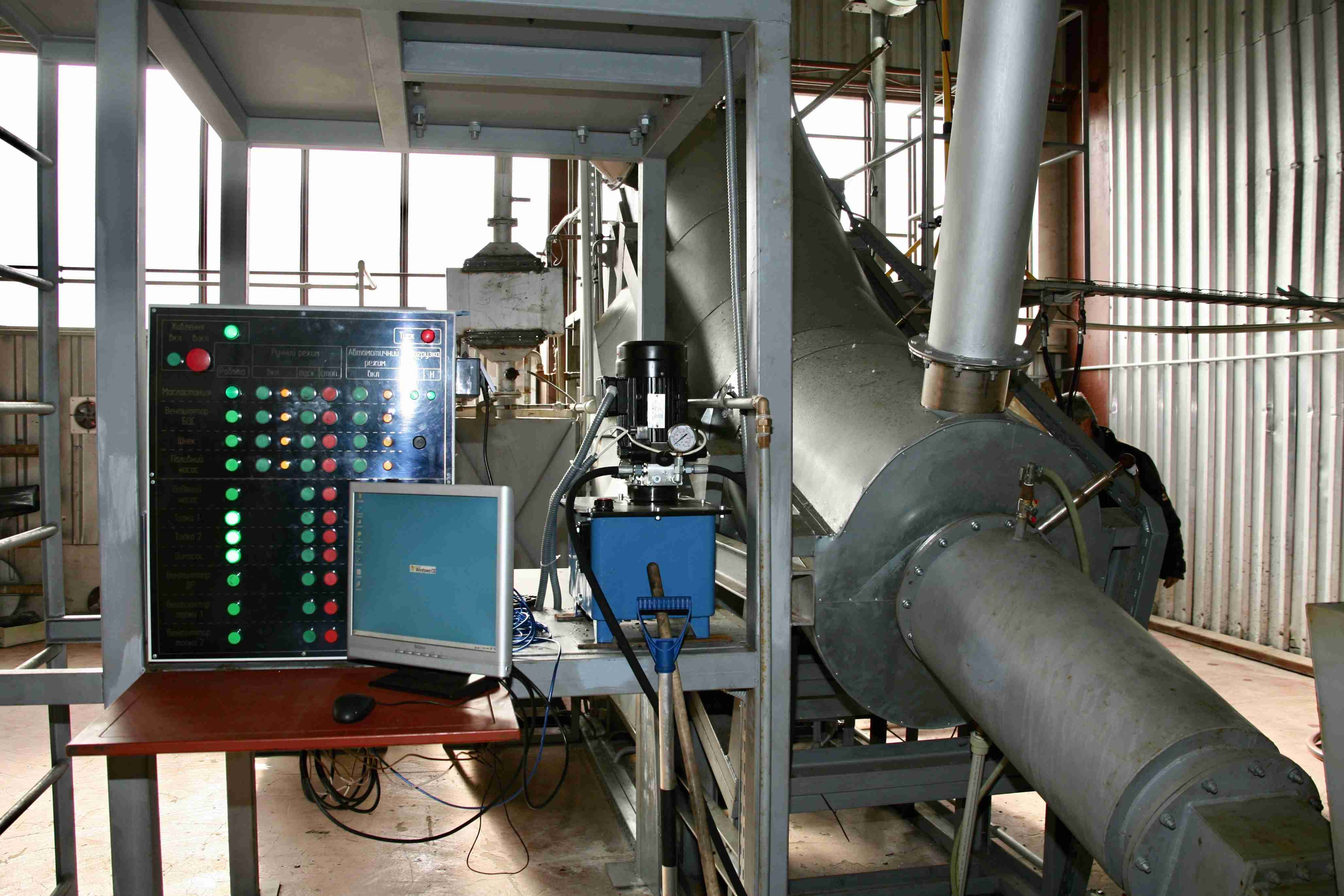

Ovládací panel – vizualizace automatického chodu jednotky – obrazovka – data
Rozvodná skříň
Zásobník na katalyzátor
Rámy, ve kterých je umístěna technologie
